位移传感器应用场景

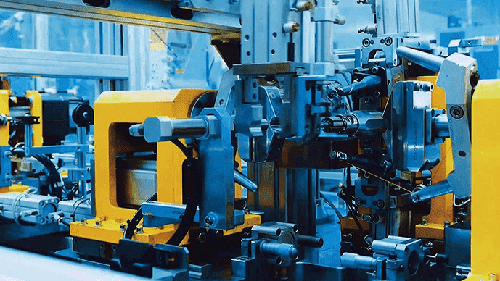

工业自动化
在汽车制造、电子装配、机器人等自动化产线中，位移传感器用于机械臂位置控制、工件定位、装配精度检测等。优利威的微型LVDT和磁致伸缩传感器采用非接触测量，无机械磨损，重复性高，帮助实现精密制造和智能化生产。
了解更多能源与电力
在核电站、火力发电、水力发电及新能源设施中，位移传感器用于监测汽轮机轴位移、反应堆压力容器膨胀、水轮机导叶开度等关键参数。优利威的LVDT和磁致伸缩位移传感器具备耐高温、耐辐射、防爆等特性，可在严苛环境下长期稳定运行，为能源设备的安全与效率提供可靠保障。

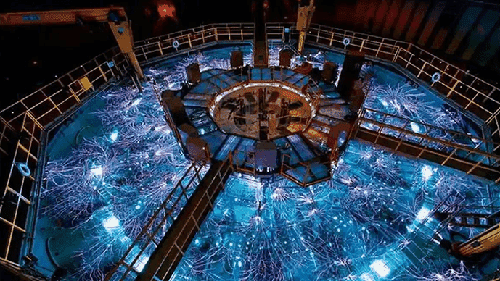

了解更多核能与辐射
在核反应堆控制棒驱动机构、燃料棒定位、核废料处理等辐射环境中，位移传感器需具备抗辐射、耐高温、长期稳定性等特性。优利威的定制化LVDT传感器采用耐辐射材料和密封设计，可在高辐射场中连续工作，为核设施的安全运行提供精确的位置反馈。
了解更多航空航天
在飞行器起落架收放、发动机喷管作动器位置反馈、无人机舵面控制等关键环节，均需高可靠性的位移传感器。优利威为航空航天领域提供定制化的RVDT和LVDT传感器，具备轻量化、耐高低温、抗冲击等特点，满足严苛的航空标准和长寿命使用需求。

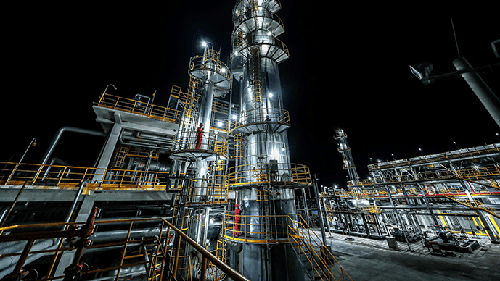

了解更多石油与天然气
在陆上和海上的油气钻采、管道输送、炼化等环节，位移传感器用于阀门位置监测、管道膨胀测量、钻井平台结构位移检测等。优利威的LVDT位移传感器具备防爆、耐腐蚀、宽温工作等特性，适用于易燃易爆及腐蚀性环境，为油气行业的安全与自动化提供可靠支持。
了解更多水下与深海
在深海探测、水下机器人（ROV/AUV）、海底管线监测等应用中，位移传感器需承受高压、海水腐蚀及长期免维护要求。优利威的耐压密封LVDT传感器采用特殊合金外壳和全密封设计，可工作于深海水下环境，为水下设备的位置控制和结构监测提供精确测量。
了解更多
解决方案

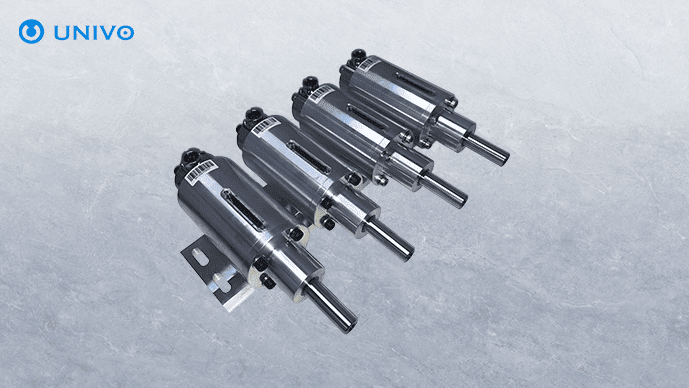

膨胀位移传感器：石油管道热膨胀监测与实时位移监控解决方案
- 石油管道在输送高温介质时，管道本体因受热产生显著的热膨胀现象。金属材料随温度升高发生线性膨胀，导致管道轴向伸长；温度降低时则收缩。反复的热胀冷缩在管道系统中产生热应力，若应力无法有效释放，可能引发焊缝开裂、支撑结构失效、法兰连接松动等安全隐患。在长距离输油管道中，温度波动、压力变化及土壤沉降等多重因素共同作用，管道还可能产生弯曲、错位、支撑位移等多种形变。
- 膨胀位移传感器是一种专用于测量物体因温度变化产生位移的高精度接触式测量装置。它将被测物体的机械位移转换为标准电信号，实时传输至控制系统，为管道运行状态评估和风险预警提供数据支撑。以下从管道热膨胀实时监测、管道结构形变与位移监控、危险区域管道安全监测三个维度阐述其具体应用。
- 具体方案
- 管道热膨胀实时监测与应力释放控制
- 在高温输送工况下，石油管道沿轴向发生线性膨胀，产生显著的热位移。若热膨胀受到约束，热应力将持续累积，超过材料屈服强度时可能导致管道局部屈曲、焊缝撕裂或支撑结构破坏。膨胀位移传感器安装于管道关键节点，实时测量轴向膨胀量，并将位移数据反馈至控制系统。系统根据位移变化趋势判断热应力状态，当位移量接近安全阈值时触发预警，或自动调整补偿装置以释放应力。该方案适用于长距离输油干线、炼厂工艺管道及加热炉进出口管段等高温运行场景，通过对热膨胀行为的连续监测，实现对热应力的量化评估，防止因膨胀过量引发的结构失效。
- 管道结构形变与多维度位移监控
- 石油管道运行中面临的位移问题不仅限于轴向热膨胀。管道支撑沉降、土壤移动、压力波动及设备运行引起的振动，均可导致管道产生弯曲、错位、支撑位移等多维度形变。这些形变若未被及时发现，将逐步累积为结构性损伤，最终导致泄漏或破裂。膨胀位移传感器安装于管道支撑点、弯头部位、法兰连接处等关键位置，分别监测管道的轴向位移、横向偏移和垂向沉降。多传感器联合布置可构建管道位移监测网络，实现对管道三维位移状态的全面感知。传感器采集的高分辨率位移数据能够捕捉管道的细微形变，帮助运维人员在问题发展初期识别风险，从而在事故形成前采取预防措施。该方案适用于地质不稳定区域的埋地管道、穿越段管道以及存在沉降风险的架空管道。
- 危险区域管道安全监测与防爆应用
- 石油管道系统中大量管段处于易燃易爆环境，如炼油厂工艺装置区、油库储罐区及天然气输配管网。在这些区域内进行管道位移监测，对测量设备的安全性提出严苛要求。采用符合防爆标准的膨胀位移传感器，其外壳选用无火花风险的非磁性金属材料，内部线圈采用真空灌封工艺以隔绝氧气与可燃气体接触，内置限能模块将输出信号能量限制在安全范围内。传感器通过ATEX、IECEx等国际防爆认证，可在含有可燃气体的Zone 1、Zone 2危险区域安全运行。在高温油气管道中，防爆型膨胀位移传感器实时检测因温度变化引起的管道轴向膨胀，防止应力集中导致泄漏或破裂。同时，此类传感器也可用于监测储罐液位及阀门开度，为危险区域的管道设备提供全面的位移监控保障。
- 总结
- 膨胀位移传感器通过将管道的热膨胀位移和结构形变量转换为标准化电信号，为石油管道的安全运行提供了量化监测手段。在热膨胀监测方面，传感器实时反馈管道轴向位移数据，支撑热应力释放控制；在结构形变监控方面，多维度位移监测网络实现对管道三维状态的全面感知；在危险区域应用方面，防爆型传感器满足易燃易爆环境下的安全监测需求。
- 膨胀位移传感器的应用推动石油管道监测从人工巡检向在线实时监控转变，有效提升了管道运行的安全性和可靠性。

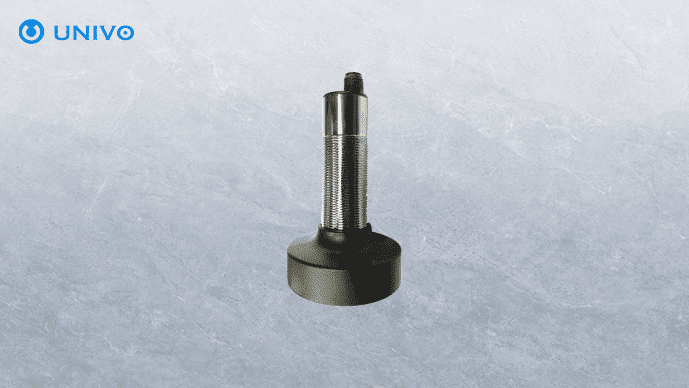

超声波位移传感器：飞机牵引进库精准定位与安全引导解决方案
- 飞机在地面牵引进库过程中，需要精确控制飞机与机库门、廊桥及其他障碍物之间的距离，以避免碰撞事故。传统的人工引导方式受视线和天气条件限制，存在定位误差和安全隐患。超声波位移传感器利用声波反射原理，非接触式测量目标距离，具有响应快、抗干扰性强、不受光线和颜色影响等优点，适用于飞机牵引车的实时测距与安全预警。
- 超声波位移传感器通过发射高频声波脉冲并接收反射回波，根据声波传播时间计算传感器与被测物体之间的距离。在飞机牵引进库场景中，传感器安装于牵引车或机库固定位置，持续监测飞机机头、机翼或尾翼与障碍物的间距，并将距离数据实时传输至控制系统。以下从牵引车实时测距与防撞、机库门自动感应与安全互锁、多传感器融合定位与路径规划三个维度阐述其具体应用。
- 具体方案
- 牵引车实时测距与防撞预警
- 飞机牵引车在拖拽飞机进入机库时，驾驶员需同时关注牵引车前方路径和后方飞机姿态，视野受限，存在碰撞风险。超声波位移传感器安装于牵引车的前后保险杠及两侧，形成环绕探测区域。传感器持续测量牵引车与机库内设备、墙壁及其他车辆的间距，当距离低于安全阈值时，系统发出声光报警，并可自动触发减速或制动。同时，安装于牵引车后部的传感器可监测飞机前起落架与牵引车之间的相对位移，防止因转向过度或速度突变导致起落架受损。该方案适用于各类民航客机及军用飞机的日常机库牵引作业，显著降低人为操作失误导致的碰撞事故。
- 机库门自动感应与安全互锁
- 大型机库门在开启或关闭过程中，若飞机尚未完全进入或移出，可能发生门体与飞机结构的严重碰撞。超声波位移传感器安装于机库门两侧立柱及门楣位置，形成水平与垂直方向的探测光幕。当飞机牵引进库时，传感器实时监测飞机最高点、最宽处与门框之间的距离。若飞机尚未完全通过而门体接收到关闭指令，系统将自动互锁，阻止门体动作并发出提示。此外，传感器还可检测门体运行轨道上是否有人员或障碍物，确保门体动作安全。该方案提升了机库门的自动化与安全水平，适用于民用机场维修机库、航空公司基地机库及军用航空站。
- 多传感器融合定位与路径规划
- 大型机库内空间复杂，存在工作平台、工具柜、消防设备等多种固定及移动障碍物。仅依靠驾驶员目视难以实现精准的入库定位。通过在机库内壁、立柱及关键障碍物前布置多个超声波位移传感器，并结合牵引车上的定位传感器，可构建机库内三维空间地图。控制系统实时接收各传感器的距离数据，计算飞机的精确位置与姿态，并在驾驶室显示屏上以图形化方式呈现飞机与周围障碍物的相对关系。当飞机偏离安全路径时，系统自动提示修正方向。该方案辅助牵引车驾驶员完成精准入库，尤其适用于夜间或低能见度条件下的牵引作业，以及大型宽体客机在狭小机库中的停放。
- 总结
- 超声波位移传感器通过非接触式测距原理，为飞机牵引进库提供了可靠的距离监测手段。在牵引车防撞方面，传感器实现全方位实时测距与预警；在机库门控制方面，传感器实现门体与飞机的安全互锁；在定位导航方面，多传感器融合系统辅助驾驶员完成精准路径规划。
- 超声波位移传感器的应用有效降低了地面牵引作业的碰撞风险，提高了机库调度的安全性和效率。
锅炉在线膨胀监测系统：锅炉热膨胀实时监测与预警解决方案
- 工业锅炉在启停及负荷变化过程中，炉体、汽包、管道及受热面等部件因温度变化产生显著的热膨胀和热收缩。若膨胀受阻或各部件膨胀不一致，将产生巨大的热应力，可能导致锅炉本体变形、焊缝开裂、管道泄漏甚至爆管事故。传统的人工巡检方式无法连续监测膨胀量，难以发现瞬态异常。锅炉在线膨胀监测系统通过布置位移传感器，实时采集锅炉关键位置的膨胀位移数据，为运行控制和维护决策提供依据。
- 在线膨胀监测系统由位移传感器、数据采集模块和上位机软件组成。位移传感器安装于锅炉的汽包、联箱、水冷壁、过热器、再热器及炉墙等位置，连续测量各点的三维膨胀位移。系统将数据实时传输至控制室，实现膨胀曲线的动态显示、历史趋势分析和超限报警。以下从锅炉汽包与联箱膨胀监测、炉膛水冷壁膨胀均匀性监测、管道系统膨胀位移与应力分析三个维度阐述其具体应用。
- 具体方案
- 锅炉汽包与联箱膨胀监测与偏差预警
- 汽包和联箱是锅炉的关键承压部件，其热膨胀量直接反映锅炉运行状态的稳定性。在锅炉启动升温阶段，汽包上下壁存在温差，可能导致汽包弯曲变形。位移传感器安装于汽包两端支座及中间部位，监测汽包的垂直方向膨胀量和水平方向位移。当两侧膨胀量差值超过设定范围时，系统发出偏差预警，提示操作人员调整升温速率或进行疏水操作。同样，联箱的膨胀位移监测可判断其内部介质流动是否均匀，防止局部过热导致的联箱弯曲或裂纹。该方案适用于电站煤粉锅炉、循环流化床锅炉及余热锅炉，通过实时膨胀数据优化启停曲线，延长汽包和联箱的疲劳寿命。
- 炉膛水冷壁膨胀均匀性监测与防变形控制
- 炉膛水冷壁在锅炉运行中承受高温火焰和烟气冲刷，其热膨胀量较大。若水冷壁某一区域受热不均或刚性梁约束不当，会产生膨胀受阻，导致水冷壁管弯曲、拉裂或鳍片焊缝开裂。在水冷壁的垂直和水平方向布置多个位移传感器，分别监测不同标高和不同横向位置的膨胀量。系统将各测点的实时膨胀值与理论计算值进行比较，判断膨胀是否均匀。当发现某区域膨胀滞后或超前时，系统提示检查该区域的刚性梁导向装置或清除积灰结渣。该方案有助于保持水冷壁的膨胀自由度和结构完整性，防止因膨胀不均引发的泄漏事故，适用于大型电站锅炉及工业锅炉。
- 管道系统膨胀位移与应力分析
- 锅炉本体连接的大量蒸汽管道、给水管道和排污管道，在温度变化时产生轴向和横向位移。若管道支吊架设置不当或卡涩，位移受阻将产生附加应力，长期作用可能导致管道焊缝疲劳开裂。位移传感器安装于管道的关键支撑点、弯头附近及穿墙部位，监测管道的实际位移量和位移方向。系统将位移数据与管道应力分析模型结合，评估当前运行工况下的管道安全性。当检测到位移异常（如位移量不足或方向偏离）时，系统提示检查支吊架状态或管道保温情况。该方案实现了锅炉管道系统膨胀状态的在线评估，为预防性维护提供量化依据，适用于高温高压蒸汽管道和再热管道。
- 总结
- 锅炉在线膨胀监测系统通过位移传感器的实时监测，为锅炉的安全运行提供了关键的膨胀数据支撑。在汽包与联箱监测方面，系统实现膨胀偏差预警，优化启停控制；在水冷壁监测方面，系统判断膨胀均匀性，防止受热面变形；在管道系统监测方面，系统评估位移与应力，指导支吊架维护。
- 该系统的应用推动了锅炉从定期检修向状态检修的转变，有效降低了因热膨胀问题导致的非计划停炉风险。

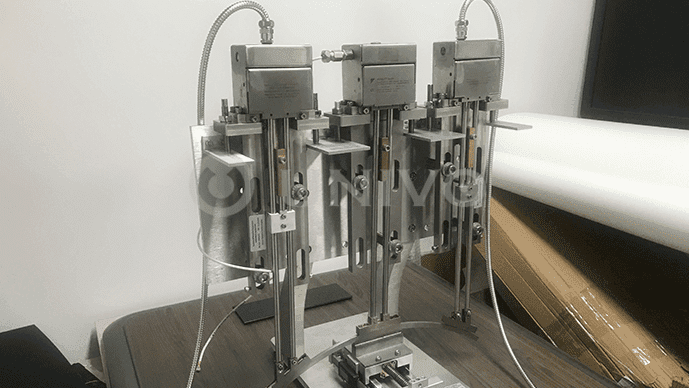

核电汽轮机高压缸胀差冗余设备：高压缸胀差实时监测与冗余保护解决方案
- 核电汽轮机在启停及负荷变化过程中，转子与汽缸由于热惯性和散热条件不同，会产生不同程度的膨胀或收缩，导致转子与汽缸之间的相对位移差，即胀差。过大的正胀差或负胀差可能引起动静部件碰磨，严重威胁汽轮机安全。高压缸作为核电汽轮机的重要模块，其胀差监测的可靠性直接关系到机组的运行安全。为提高监测系统的可用性和容错能力，采用冗余配置的胀差测量设备成为工程实践中的必要选择。
- 高压缸胀差冗余设备由两套独立的摆架式位移测量仪和一套验证装置组成。摆架式位移测量仪基于电涡流测量原理工作，通过滑台调整模拟汽轮机高压缸凸环的位置变化，进而模拟大轴在实际运行中的位移量。当凸环发生位移时，带动测量仪的磁性摆足移动，通过长摆臂传递使电涡流位移传感器摆头所测位移量产生变化，再经前置器调理放大后输出所需位移量。两套测量仪并行工作，输出信号送至验证装置进行比对和逻辑判断，当两路信号偏差超过设定阈值时，系统发出传感器故障报警并自动选择可信信号作为输出。以下从冗余测量与信号验证、模拟测试与校准、防尘防水与环境适应性三个维度阐述其具体应用。
- 具体方案
- 冗余测量与信号验证
- 在核电汽轮机高压缸胀差监测中，单一传感器可能因探头损坏、电缆断裂或前置器故障导致信号丢失或偏差，进而引发误跳机或保护拒动。冗余设备配置两套完全独立的摆架式位移测量仪，分别安装于高压缸两侧或同一测点的不同角度。两套测量仪同时监测同一胀差值，各自的输出信号独立传输至验证装置。验证装置内置比对逻辑，实时计算两路信号的差值。当差值小于设定阈值时，系统认为两路信号均正常，输出两路信号的平均值或主通道值；当差值超过阈值时，系统判断其中一路发生故障，自动切换至信号稳定的一路，并输出故障报警。该方案显著提高了胀差监测系统的可靠性，防止因单点故障导致的误判或漏判，满足核电行业对仪表冗余和故障安全的要求。
- 模拟测试与校准
- 核电机组停机检修期间，需要对胀差监测系统进行全面测试和校准，以验证传感器和信号通道的准确性。冗余设备集成的验证装置具备模拟信号发生功能，可独立产生标准的胀差模拟信号，分别注入两套测量仪的信号通道，检查前置器、信号线缆和采集卡的工作状态。同时，摆架式位移测量仪本身配备滑台调节机构，通过手动或电动方式改变模拟凸环的位置，产生已知位移量，用于标定传感器的灵敏度和线性度。该方案无需拆装传感器即可完成系统级的功能测试，大幅缩短检修时间，并确保测量仪在下次运行周期内的精度满足要求。
- 防尘防水与高可靠性设计
- 核电站汽轮机厂房存在高温、油雾、水汽及振动等恶劣环境因素，对胀差测量设备的防护性能提出严苛要求。高压缸胀差冗余设备中的位移测量仪和验证装置均采用密封外壳设计，防护等级达到IP67，可防止灰尘侵入和短时浸水影响。内部电路板进行三防漆涂覆处理，抵抗潮湿和盐雾腐蚀。传感器探头及线缆采用耐油耐高温材料，长期在高温油污环境中保持性能稳定。该设备可实现全国产化配件，模拟最大行程范围0至50厘米，测量精度达到1%，并可根据具体需求适配不同缸体尺寸。高可靠性的设计确保设备在核电机组长期连续运行中保持稳定工作，减少维护频次。
- 总结
- 核电汽轮机高压缸胀差冗余设备通过两套独立测量仪与验证装置的组合，为胀差监测提供了高可靠性的解决方案。在冗余测量方面，双路信号比对与自动切换机制有效防止单点故障；在测试校准方面，内置模拟信号和滑台调节功能简化了检修流程；在环境适应性方面，高防护等级和耐腐蚀设计确保了恶劣工况下的长期稳定性。
- 该设备的应用提升了核电汽轮机胀差监测系统的可用性和安全性，为机组的安全稳定运行提供了重要保障。
